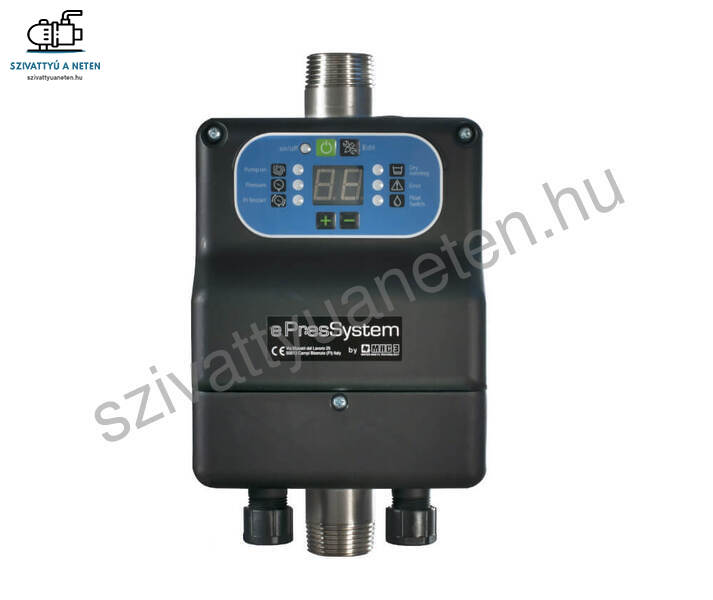

MAC3 Pressystem PSS

MAC3 Pressystem PSS

Digitális nyomáskapcsoló 1 colos csatlakozással átolyással. Megbízható MAC3 Pressystem PSS nyomáskapcsoló, hidrofortartállyal, vagy anélkül is használható.

A PresSystem PSS egyfázisú elektromos szivattyúmotorok indítását és leállítását automatizálja a rendszer nyomásának növekedése és csökkenése függvényében. Gyakorlatilag mint egy nyomáskapcsoló üzemel, szárazon futás esetén pedig egy harmadik, kritikus nyomásérték elérésekor leállítja a szivattyút. A PresSystem használatával a hagyományos nyomáskapcsolóval vezérelt rendszerek korszerűsíthetők.

A MAC3 Pressystem PSS használatából adódó előnyök

A PresSystem egy acélcsövön helyezkedik el, ami megkönnyíti a szerelést
Egy belső nyomásérzékelő segítségével a szivattyú indítási nyomásértéke igény szerint beállítható
A készülékben nem található visszacsapó-szelep, amely áramlási veszteséget okozna
Szárazon futás elleni védelem és automatikus leállítás, indítás
A PresSystemre segédvezérlők is csatlakoztathatók, úgymint:
úszókapcsoló
egy külső elektromos jel, amelyre a szivattyút indítani szeretné
Védelem a túl gyakori ki-be kapcsolás ellen, amely a rendszer szivárgásából, illetve a hidrofor tartály hiányából adódhat
A rendszer aktuális nyomását digitálisan kijelzi

A MAC3 Pressystem PSS műűködési feltételei

Környezeti hőmérséklet: +5 ÷ 40 °C
Legmagasabb megengedett páratartalom: 50% 40°C-on (kondenzáció nélkül)
Szállított folyadék hőmérséklete: +1 ÷ 40 °C
Szállított folyadék tulajdonsága: kémiailag tiszta víz (pH 5-9), szilárd szennyeződésektől mentes, amely 1 colos csövet eltömítene

A MAC3 PresSystem PSS nem használható abrazív (koptató) részecskéket, szilárd szálakat, gyúlékony, robbanékony vagy agresszív összetételű folyadékokhoz. A PresSystemet védeni kell a fagytól és a rossz időjárástól. A PresSystem csak olyan rendszerbe szerelheti, amely mentes a túlnyomástól és a hidraulikus sokktól. Ha hidrofor tartályt épít a rendszerbe, azt megfelelően kell méretezni (a tartály előfeszítési nyomása a rendszer nyomásának a 80%-a. Példa: Rendszer P = 3,5 bar → 2,8 bar hidrofor tartály).

Műszaki tulajdonságok

Elektromos hálózat: 1 x 230 V~ 50 / 60 Hz ± 10%
Szivattyú: 1 x 230 V~
Megengedett áramfelvétel (szivattyú): 8 A
Megengedett teljesítmény (szivattyú): 1,5 kW @ 230 V~
Felszerelés: Csőre
Kijelző: 7 szegmenses LED
Amperometrikus védelem: 2 – 12 A
Elhelyezési pozíció: Vízszintesen vagy függőlegesen
Védelem: IP 50
Üzemi hőmérséklet: +5 ÷ 50 °C
Szállított folyadék megengedett hőmérséklete: +1 ÷ 40 °C
Cső anyaga: AISI 304
Csatlakozások mérete: 1” KM, alkalmas 1¼” csőhöz
Üzemi nyomás: 1,5 ÷ 8 bar
Szivattyú indítási nyomás: 0,6 ÷ 7 bar (e két érték között beállítható)
Legkisebb nyomáskülönbség: 0,3 bar
Legmagasabb érzékelt áramlás: 120 l/perc
Nyomásesés: <14 mbar 150 l/percnél
Megengedett túlnyomás: 20 bar
Ház anyaga: PP
Méret: 170 x 230 x 82 mm
Súly: 0,6 kg
