Mechanikus nyomáskapcsoló háromfázisú szivattyúkhoz, házivízellátókhoz. MAC3 MACPress PMT6 nyomáskapcsoló 4-10 bar között használható.

Általános mechanikus nyomáskapcsoló háromfázisú (PMT széria) szivattyúkhoz. Használatukkal a szivattyúmotorok indítása és leállítása automatizálható két beállított nyomásértéket elérve. Ajánlott házi vízművek felújítására, egyszerűbb háztartási szivattyús rendszerek vezérlésére, öntözési feladatok ellátására.

A MAC3 MacPress PMT6 Működési elve

A nyomáskapcsoló elektromos kontaktusai záródnak és elindítják a motort a maximum érték elérésekor kinyílnak, és leállítják a motort

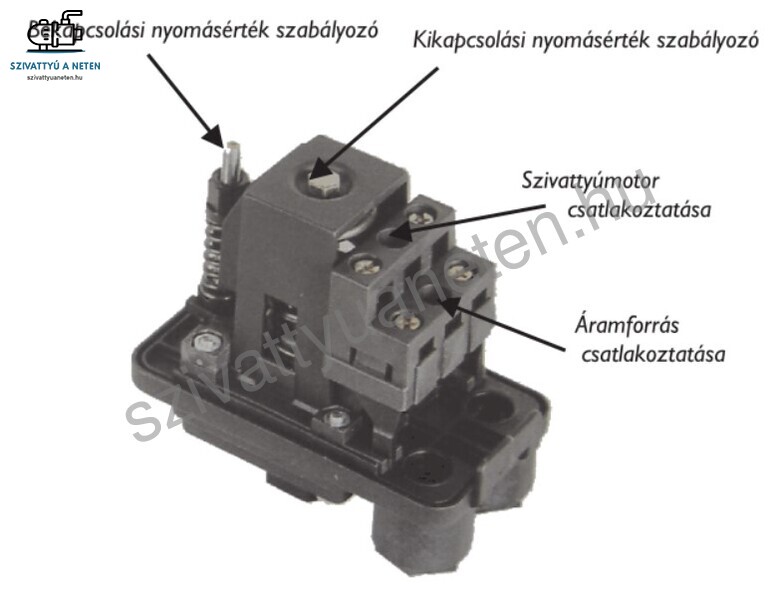

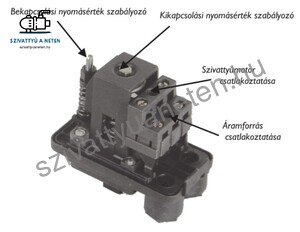

Az elektromos terminál

A nyomáskapcsolóban található egy elektromos terminál, amire csatlakoztatjuk a szivattyú elektromos kábelét, valamint a hálózati tápot. A terminálban található érintkezőket egy kar zárja-nyitja a rendszer nyomásától függően.

Az indítási és leállítási nyomás

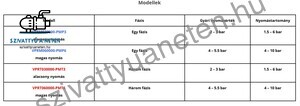

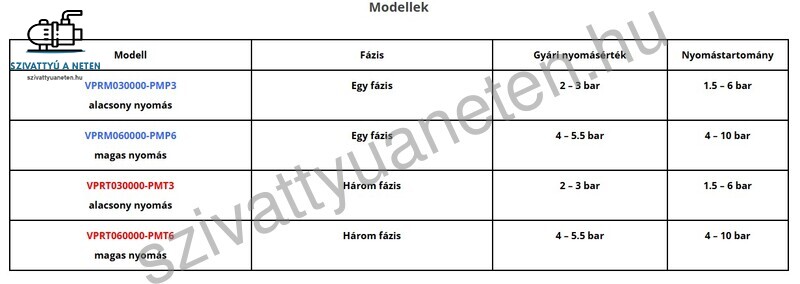

A kar, amely nyitja-zárja az érintkezőket, a két rugó mozgásától függ. A rugók mozgása pedig a nyomástól, amely éppen a rendszerben uralkodik. Nyomásesés esetén az indításért felelős rugó a karon át behúzza az érintkezőket, ha eléri a beállított értéket. Ekkor a szivattyúmotor és az elektromos hálózat között áramátadás történik. A szivattyú egészen addig üzemel, amíg a rendszer nyomása el nem éri a kikapcsolási nyomásértéket (ha elzárjunk minden csapot, a szivattyú által termelt nyomás nőni fog a rendszerben. Ekkor a kikapcsolásért felelős rugó megszakítja az elektromos kapcsolatot a szivattyúmotor és a hálózat között a kar segítségével. A rugókhoz tartozó nyomásértékek (indítási és leállítási nyomásérték) a táblázatban megtalálható az egyes típusú nyomáskapcsolókhoz, azonban szakember által igény szerint egyéni értékre is beállítható, ügyelve a minimális és maximális differenciaértékre, amely a két nyomásérték között lehet.

A mechanikus nyomáskapcsolót mindíg megfelelő méretű hidrofor tartállyal együtt alkalmazza!

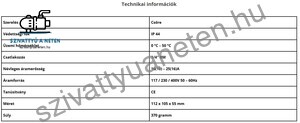

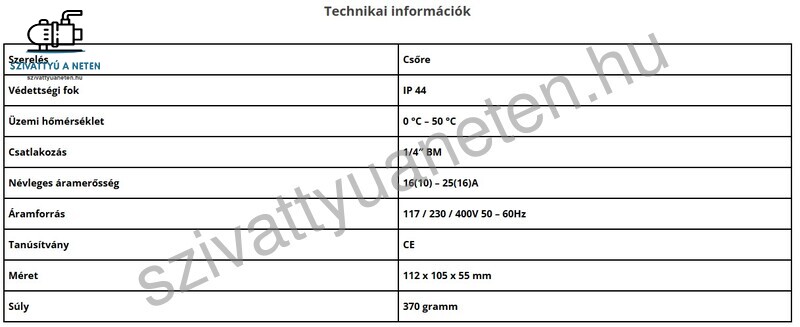

Feszültség: 400V/50Hz
Felhasználás: Tiszta vízre
Gyári beállítás: 4-5,5 bar
Beállítási tartomány: 4 - 10 bar
Csatlakozás: 1/4 coll belső menet (fix)

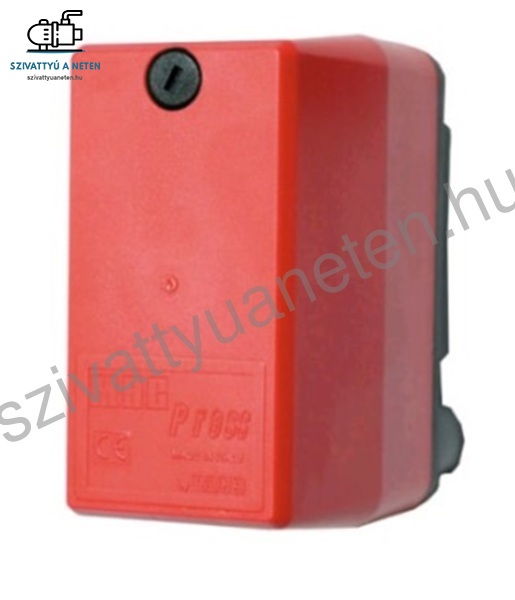

Burkolat: piros műanyag
Termék súly (csomagolással): 0,5 kg
Védettségi fok IP 44
